一、采购项目：
| 1 |
铜表前阀 |
DN15 |
把 |
288 |
|
|
| 2 |
铜过滤器 |
DN40 |
个 |
68 |
|
|
| 3 |
铜过滤器 |
DN50 |
个 |
40 |
|
|
| 4 |
|
|
|
|
|
|
| 5 |
|
|
|
|
|
|
| 6 |
|
|
|
|
|
|
| 7 |
|
|
|
|
|
|
| |
|
|
|
|
|
|
二、项目用途：杨真仓库备货
三、1、技术参数性能要求：
产品名称:黄铜表前闸阀
图 号:Z15W-16T
DN15- DN50

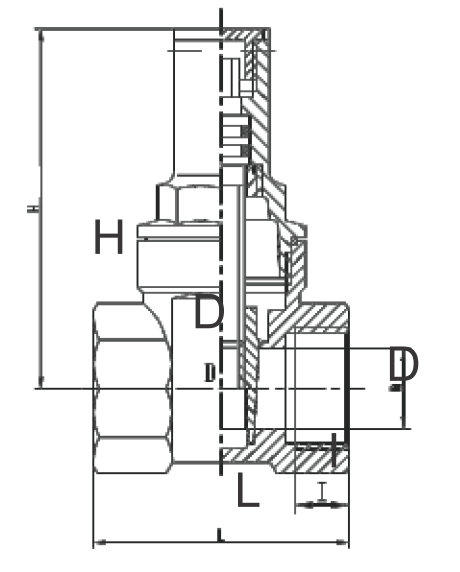

一、结构图
l结构尺寸
| DN |
螺纹 |
L |
D |
I |
重量g |
| 15 |
G½ |
42 |
13 |
10 |
≥191 |
| 20 |
G¾ |
45 |
17 |
11 |
≥247 |
| 25 |
G1 |
53 |
21 |
13.5 |
≥399 |
| 32 |
G1¼ |
56.5 |
27 |
14.5 |
≥577 |
| 40 |
RC1½ |
61.5 |
34 |
15 |
≥857 |
| 50 |
RC2 |
69 |
45 |
16 |
≥1234 |
l各零部件材质
| 零部件名称 |
材 料 |
备 注 |
| 阀 体 |
HPb59-1 |
|
| 闸 板 |
HPb59-1 |
|
| 阀 杆 |
HPb59-1 |
|
| 口密封圈 |
PTFE |
|
| 阀 盖 |
HPb59-1 |
|
| ○形密封圈 |
NBR |
|
| 锁紧螺丝 |
HPb59-1 |
|
| 钥匙 |
45H |
|
| 闸 板 |
HPb59-1 |
|
二、产品概述
闸阀主要用于城镇给排水系统、消防系统、水处理系统、生活用水系统、空调、供暖系统等。
三、执行标准
| 设计标准 |
GB/T 8464-2008 |
| 密封测试标准 |
GB/T 13927-2008 |
| 结构长度标准 |
GB/T 12221-2005 |
| 螺纹执行标准 |
GB/T 7307-2001 |
| 材料执行标准 |
GB/T 5231-2012 |
四、主要技术参数
| 公称压力（bar） |
16 |
| 最高适用压力（Mpa） |
1.6 |
| 密封试验压力（Mpa） |
0.6 |
| 壳体试验压力（Mpa） |
2.4 |
| 适用温度（℃） |
-20℃~120℃ |
| 适用介质 |
水、油 |
| 阀体泄漏(外漏) |
GB/T13927-2008的D级标准 |
五、产品技术要求
l铜件采用优质黄铜HPb59-1进行热锻造，材料致密度高，表面光洁，无沙眼、夹杂等缺陷，锻造后进行退火抛丸处理，消除了加工中的内应力，阀体韧性好，抗压能力强，不易开裂，无表面渗漏现象。
l闸板采用专机加工，闸板与阀体一一配合，保证产品密封性能
l激光打标产品生产批号，有助于产品追溯。
产品名称:黄铜过滤器
图 号:WF11B-16T
DN15-DN65

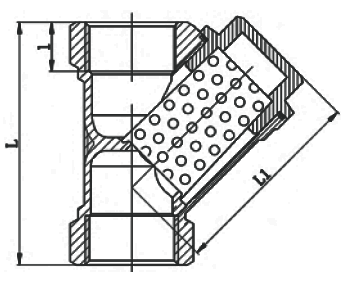

一、结构图
l结构尺寸
| DN |
SIZE |
L |
l |
L1 |
过滤网 |
重量(g) |
KVS(m³/h) |
| DN15 |
G½ |
55.5 |
11 |
48 |
30目 |
≥170 |
3.8±10% |
| DN20 |
G¾ |
69 |
13 |
48.5 |
30目 |
≥218 |
5.6±10% |
| DN25 |
G1 |
81 |
15 |
68 |
30目 |
≥360 |
11.7±10% |
| DN32 |
G1¼ |
91.5 |
16 |
77 |
30目 |
≥513 |
13.8±10% |
| DN40 |
G1½ |
102 |
16 |
87 |
圆孔Ø1.25 |
≥670 |
16.8±10% |
| DN50 |
G2 |
122 |
16.5 |
105 |
圆孔Ø1.25 |
≥1134 |
23.1±10% |
| DN65 |
G2½ |
165 |
23 |
131 |
圆孔Ø1.25 |
≥2787 |
_________ |
l各零部件材质
| 零件序号 |
1 |
2 |
3 |
4 |
|
|
|
| 名称 |
阀体 |
阀盖 |
过滤网 |
口密封圈 |
|
|
|
| 材料 |
HPb59-1 |
HPb59-1 |
304 |
PTFE |
|
|
|
二、产品概述
主要用于城镇给排水系统、消防系统、水处理系统、生活用水系统、空调、供暖系统等。通常安装在减压阀、泄压阀等其它设备的进口端，介质中杂质会被过滤网阻挡，从而保证介质的清洁和设备的正常运行。
三、执行标准
| 设计标准 |
QB/T 4507-2013 |
| 密封测试标准 |
GB/T 13927-2008 |
| 结构长度标准 |
GB/T 12221-2005 |
| 螺纹执行标准 |
GB/T 7307-2001 |
| 材料执行标准 |
GB/T 5231-2012 |
四、主要技术参数
| 公称压力（bar） |
16 |
| 最高适用压力（Mpa） |
1.6 |
| 密封试验压力（Mpa） |
0.6 |
| 壳体试验压力（Mpa） |
2.4 |
| 适用温度（℃） |
-20℃~120℃ |
| 适用介质 |
水 |
五、产品技术要求
l铜件采用优质黄铜HPb59-1进行热锻造，材料致密度高，表面光洁，无沙眼、夹杂等缺陷，锻造后进行退火抛丸处理，消除了加工中的内应力，阀体韧性好，抗压能力强，不易开裂，无表面渗漏现象。
l可拆式结构，当需清洗时只要拧下阀盖取出过滤网冲洗即可，维护方便。
l铜材均采用标准的HPb59-1，304不锈钢过滤网，防锈防腐，且不会对水质造成二次污染。
l激光打标产品生产批号，有助于产品追溯。
2、交货期限：合同签订之后的1个月内。
四、控制价：27000元
- 付款方式及发票条件：在所有货物到达交货地点，并经甲乙双方依据合同规定进行相关检验合格后，以实际供货数量结算。在乙方提供相应增值税普通发票后3个月内结清货款。
五、质保期限：质保期限1年，标的产品自发货之日起在质保期内非人为原因发生质量问题，由乙方负责免费维修或更换。五、报价期限于2026年7月9日至2026年7月16日（法定节假日除外）每天上午8点30分至11点30分、下午15点00分至18点00分。供应商应在报价期限内，提供营业执照及报价单，如非厂家报价必须提供厂家授权资质，并用密封袋装好，逾期送达或不符合规定的投标报价文件将被拒绝接收。六、投标截止日时间时间：2026年7月16日18时00分
地点：南平水务发展有限公司6楼物资采购部。
七、联系方式招标人：南平水务发展有限公司
地址：南平市八一路73号延水大厦，邮编： 353000
电话：0599-8611876、15505996165 联系人：谢先生
